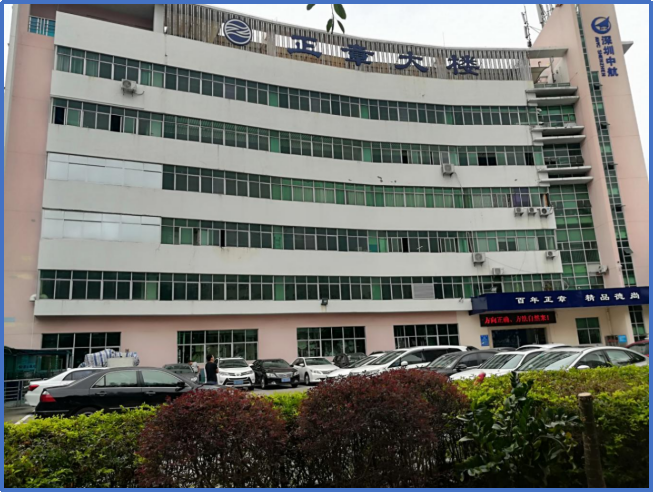

時間：2019年4月12日 地點：深圳市南山區龍珠大道沙河建工村深云立交旁正章大樓 需求：正章大樓負一樓的移動和聯通通話信號覆蓋

        一． 環境勘測

        1. 客戶正章大樓位置位于深圳市南山區位置，地理位置屬于深圳市的市區范圍，其室外的基站覆蓋和信號強度是足夠優質的；室內未裝手機信號放大器之前，移動聯通撥打號碼處于無服務狀態，無法撥通。

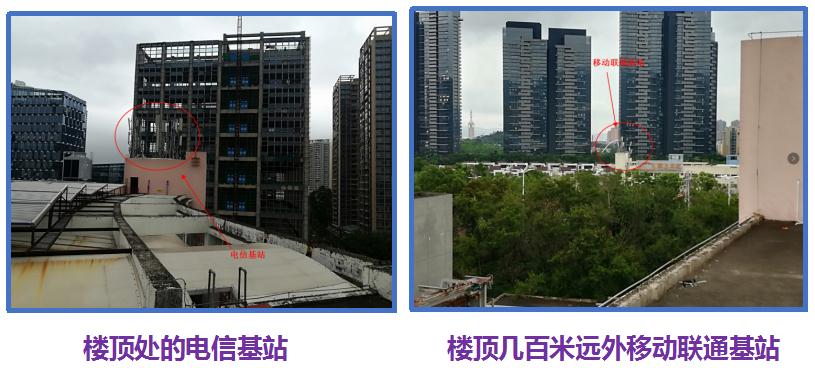

        2. 該大廈樓頂位置即有電信的基站，所以在負一樓電信的信號強度足夠好，不用做解決方案。而移動和聯通的基站在目測的幾百米遠的樓頂上，可對這些基站信號做信源引入。

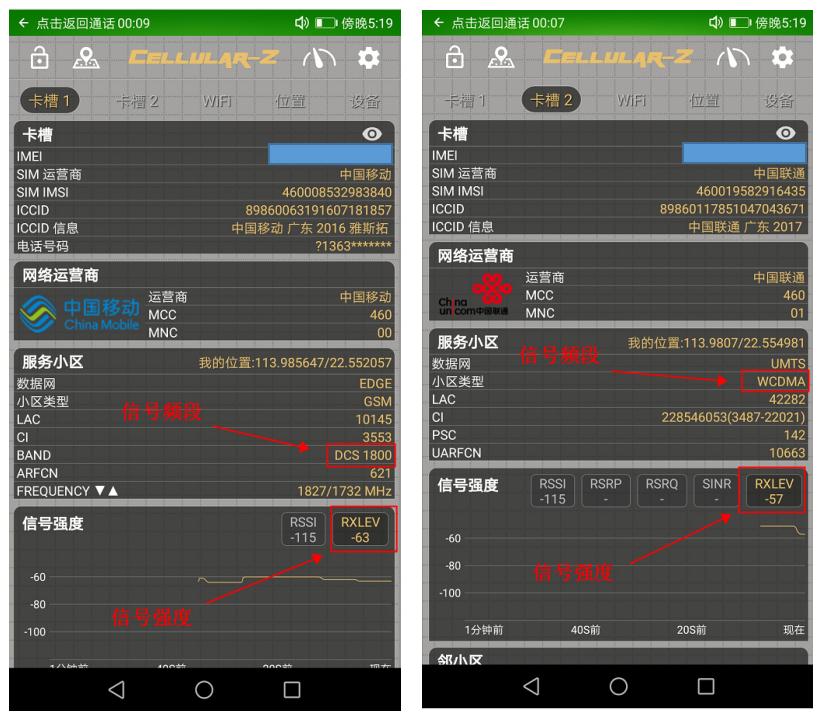

        3. 樓頂位置勘測中國移動通話的頻段為DCS1800M，信號強度為-63dBm；中國聯通的通話基站頻段為WCDMA2100M，信號強度為-57dBm；兩組信號強度優質。

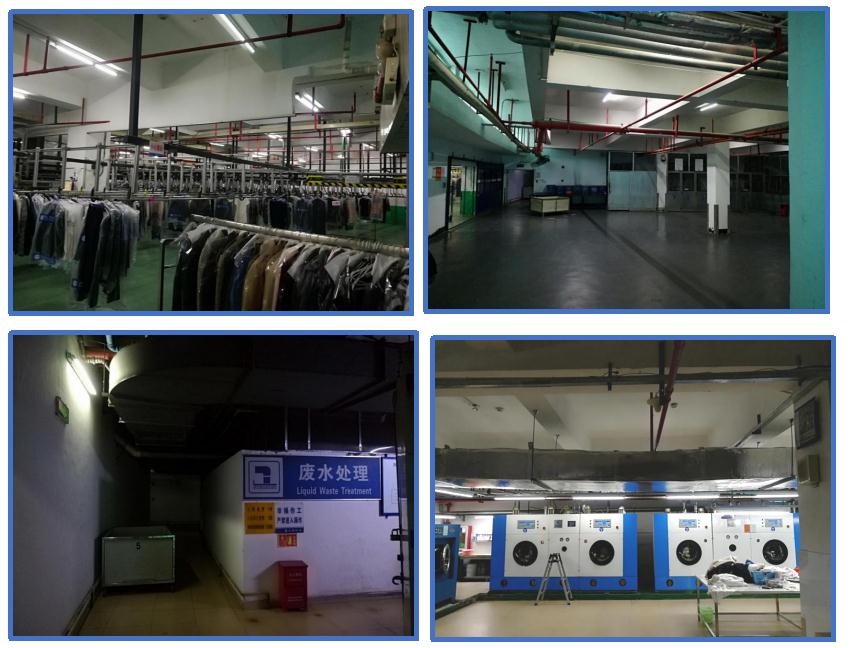

        4. 負一樓環境勘測。負一樓為正章干洗的工作環境和衣服交接。此環境中工作人員比較多，但是都沒有手機信號來保障通信。

        在負一樓中的幾個大隔間中，中國移動信號頻段無法準確勘測出，撥打10086無法撥通。中國聯通信號無服務，無法撥打。

        二． 方案設計

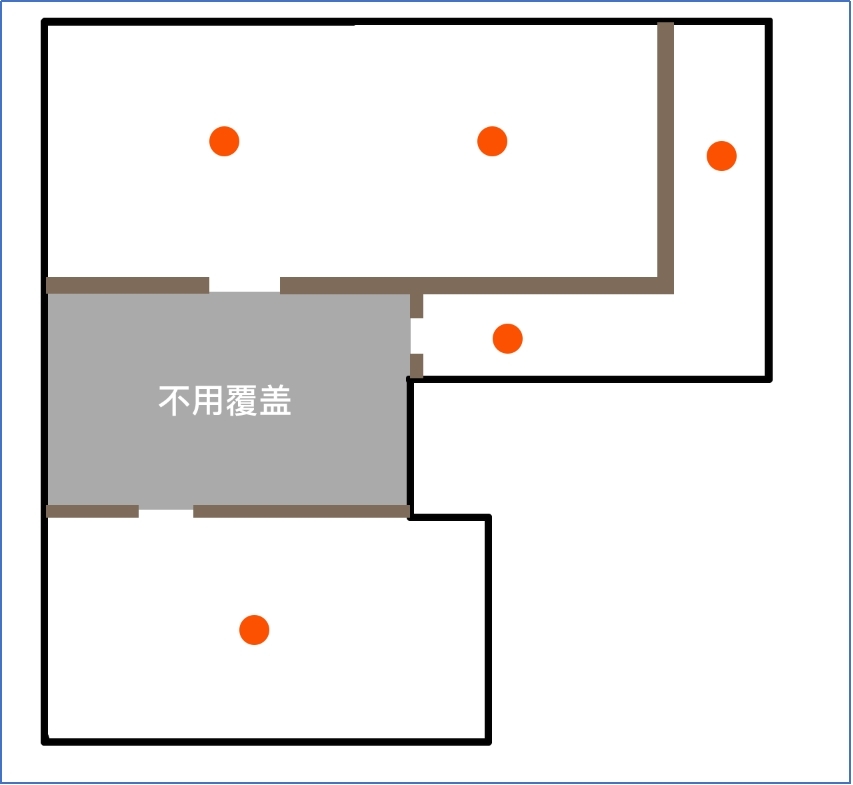

        客戶現場環境沒有戶型圖，根據現場預估面積約800平方，其中有兩個位置為轉角的過道。手動繪制負一樓平面圖和布設室內天線的打點圖如下圖所示：

        根據打點圖，設計布線拓?fù)鋱D如下所示，由于環境空曠，每個空曠的環境打點覆蓋范圍可以保證。為了保證每個輸出點的滿功率輸出范圍和效果，由于布線距離都很長，因此全部布線環境采用了FB-12的饋線。

        主機采用大功率DCS1800+WCDMA2100的雙頻主機，滿功率輸出為+23dBm。

        三． 施工布線

        四． 工作效果

        安裝手機信號放大器完畢后，移動的DCS1800M和聯通的WCDMA2100M的輸出均達到+25dBm和+24dBm。設備雙輸出均達到了滿功率的輸出效果。如下圖所示：

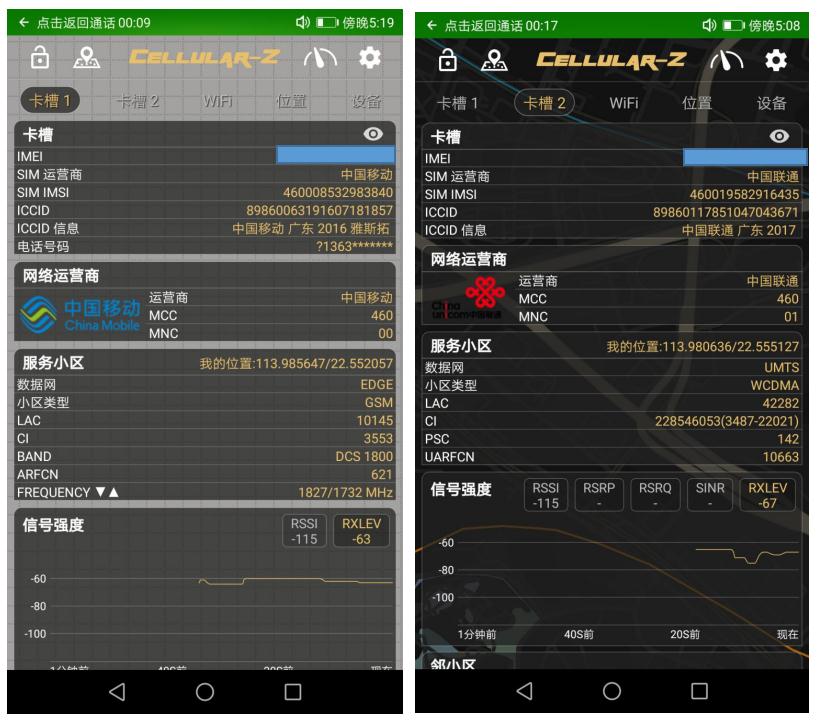

        在加布了5個吸頂天線的3個范圍區域內，手機測試信號強度均高于-85dBm，確保手機信號均在四格以上。通話速度和質量，均達到優質的體驗效果。下圖所示為布控區域內隨機樣點的測試信號強度，為移動信號強度為-63dBm，聯通的信號強度為-67dBm，均為滿格信號。

        五． 總結說明

        正章大樓的負一樓手機信號放大器覆蓋方案，具有負一層覆蓋的典型特點，樓頂信號優質。負一樓的信號幾乎沒有。安裝布線距離長，輸出點不多。采用雙頻大功率主機加1/2饋線布線，即可達到很好的輸出效果和應用體驗。
