惠州市星河丹堤小區占地約150萬平米，建面約260萬平米。整個樓盤分5期10個小區分布在亞公頂森林公園西側。此次星河丹堤開發商招標項目，為星河丹堤天?；▓@北區2萬平方米、星河丹堤天?；▓@南區5萬平方米，兩個地下停車場的手機信號覆蓋項目工程。

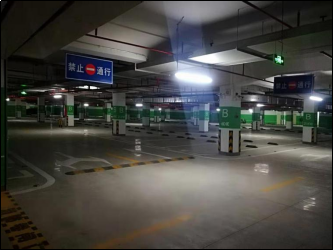

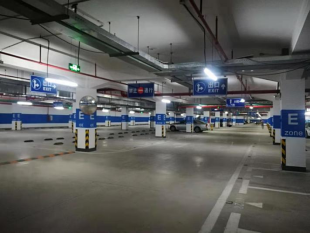

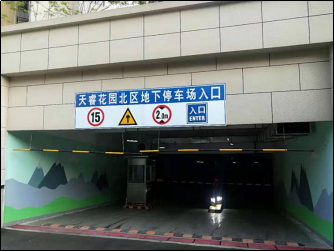

        天?；▓@的北區停車場只有負一樓，面積約2萬平方米，劃分成3個區域停車場，提供800多個停車位。小區業主已經入伙，每日有少量裝修和工程安裝施工人員出入停車場。除停車場的出入口有信號外，進入停車場內為全信號的盲區，為業主在停車場內提供手機信號為物業的急迫服務和需求。

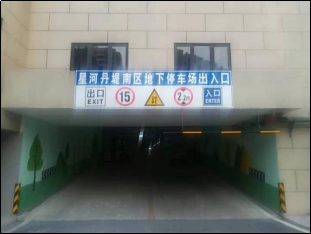

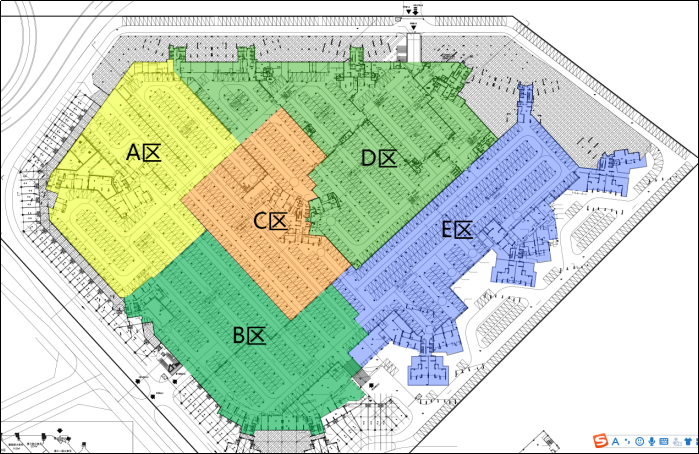

        天睿花園的南區停車場也只有負一樓，面積約5萬平方米，劃分成為了5個區域的停車場，提供2000多個停車位。南區入伙業主更多，每日均有業主車輛出入，手機信號覆蓋的需求更加急迫。

星河丹堤天?；▓@小區，本次手機信號覆蓋項目需求為公網信號覆蓋，即三大運營商：4G手機信號放大器的通話功能信號和4G上網信號覆蓋。

基于此功能需求，本公司（深圳市安特納杰通信技術有限公司）采用了“超寬帶光纖分布系統”（簡稱UDAS光纖系統），作為此次項目招投標的應標方案。

對于UDAS系統的功能和方案結構，簡要說明如下：

1.1 系統簡介

UDAS（Ultra-Band Distributed Antenna System）超寬帶光纖拉遠分布系統，也稱為光纖式分布系統。該設備特點是采用光纖線纜連接近端機（MU）和遠端機（RU），可滿足超遠距離信號傳輸，信號在光纖中的傳輸距離為20~120公里（單模傳輸）或者 2~5公里（多模傳輸）。

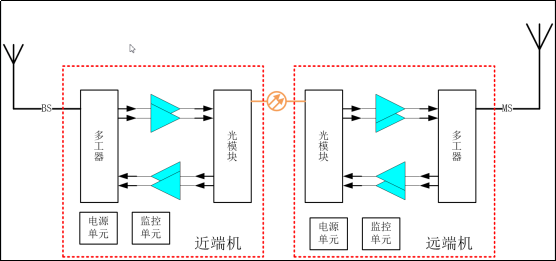

工作原理框圖

系統拓?fù)鋱D

光纖式系統分布能更好的解決信號在傳輸中的衰減問題，適合用于大面積的分布系統解決方案；近端機加遠端機的兩級放大增強，是弱信號的增強放大的有效保障，確保每一臺室分設備都能滿功率的輸出信號，讓覆蓋范圍和覆蓋效果得到優質效果。

1.2 設備簡介

該套設備的為大功率5頻段信號放大設備，支持頻段信號為：

該系統的近遠端兩級放大增強，增益達到105dB；遠端機室分設備滿功率輸出可達到27dBm，一臺遠端機可接駁15-20副天線覆蓋5000-10000平米面積。

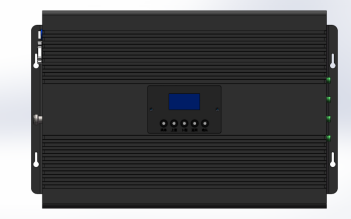

近端機

遠端機

1.3 分布簡介

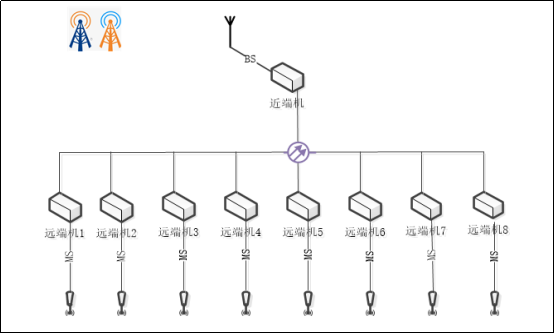

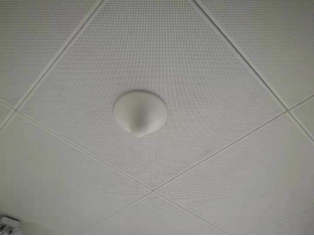

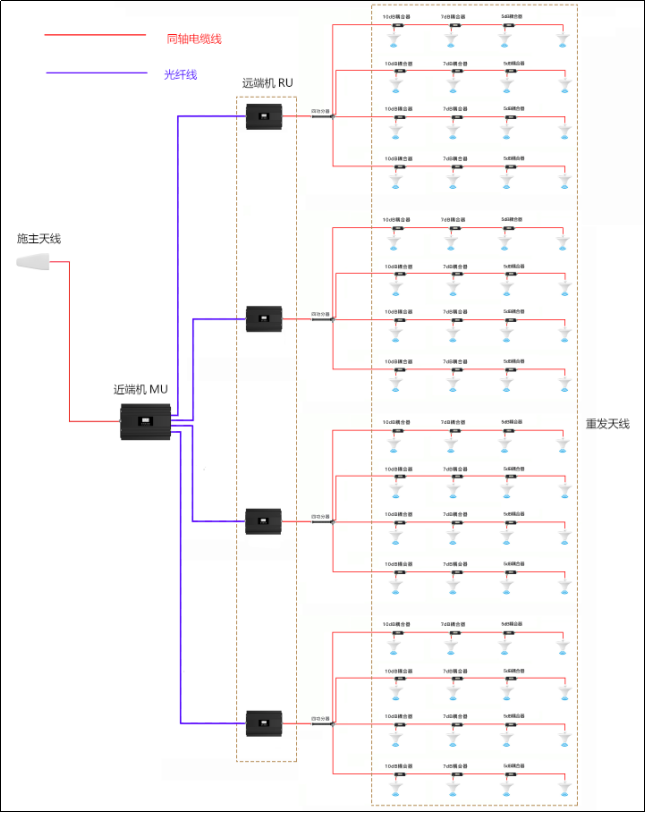

  下圖為該系統的一個一拖四典型分布式拓?fù)鋱D，可根據現場的實際需求，選擇一拖一至一拖八的系統分布。室內分布也可根據現場做靈活的室內分布調整和天線替換。地下停車場為空曠的封閉區域，室內天線采用吸頂天線、對數天線和壁掛天線，三種天線的靈活組合，可最小化的用料來做室內分布工作。

1.4 方案優點

⑴ 單套系統解決三個運營商的信號問題，支持移動的2G和4G頻段信號： GSM900M DCS1800M FDD-LTE1800M和TDD-LTE2600M；支持聯通的2G，3G和4G頻段信號： GSM900M，DCS1800M，WCDMA2100M和FDD-LTE1800M；支持電信的2G，3G和4G的頻段信號：CDMA800M和FDD-LTE1800M。

⑵ 近端機和遠端機之間采用光纖傳輸，更好的降低了信號的衰減，滿足于大面積遠距離的信號傳輸和覆蓋；

⑶ 兩級增益高達105dB。信源信號弱，信號差的問題都可以得到系統補足；

⑷ 單臺遠端設備達到27dBm/0.5W輸出，可驅動15-20副天線，滿足5000-10000平方米的空間覆蓋效果。

2.1 現場勘測

除了對停車場圖紙的分析后，現場的信源勘測、分區、橋架等工程信息資料均需要獲取到準確的內容。

在北區和南區的信號的良好的室外，可勘測到三大運營商的基站頻段信號和強度如下表

室外信號和頻段和信源的強度，與產品設備配置相符，4G手機信號放大器滿足信源信號增強放大要求。

對停車場內橋架和各個設備間實地勘察后，充分收集到了除停車場的環境要求外，還有各個配電房的自動抄表信號需求，物業管理處、監控室、電梯間的位置和需求后，方可設計出準確的布線和拓?fù)鋱D。

2.2 方案設計

基于以上的實地勘測的信息和數據，設計方案如下。

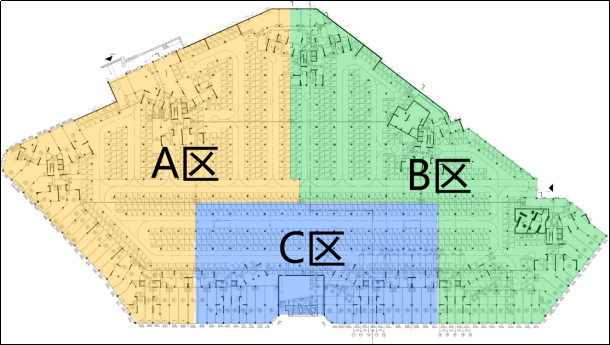

北區采用一拖三的光纖UDAS系統，一臺近端機加三臺遠端機，每臺遠端機覆蓋一個區域信號分布，C區區域比較空曠方正，所以C區設備延伸出一路同時覆蓋A區的東側區域。

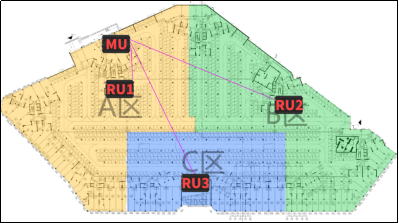

北區系統示意圖

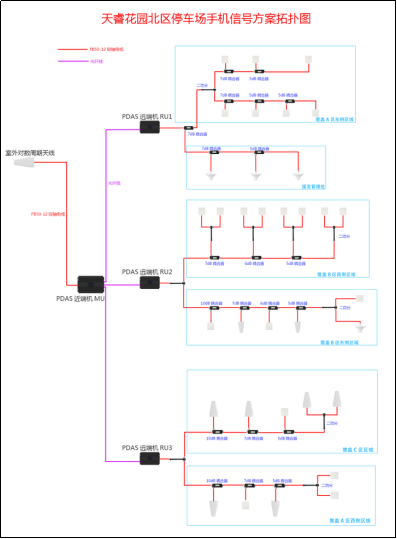

北區室分拓?fù)鋱D

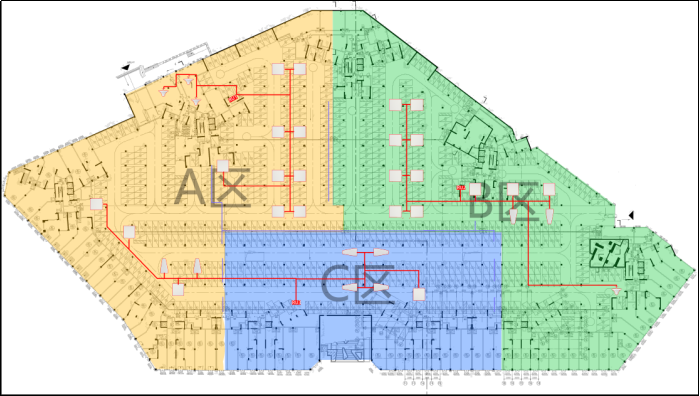

北區施工布線圖

南區采用一拖五的光纖UDAS系統，一臺近端機加五臺遠端機，每臺遠端機覆蓋一個區域信號分布。包括配電房、物業管理中心、設備間和電梯間。

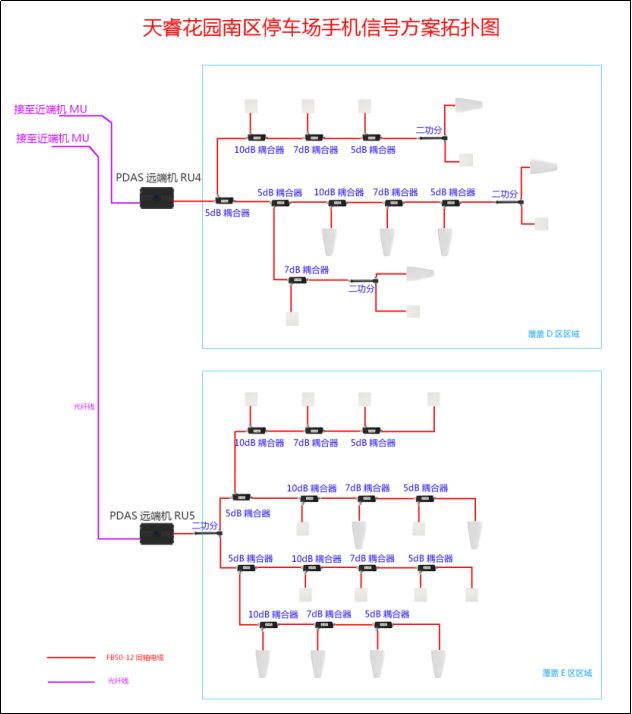

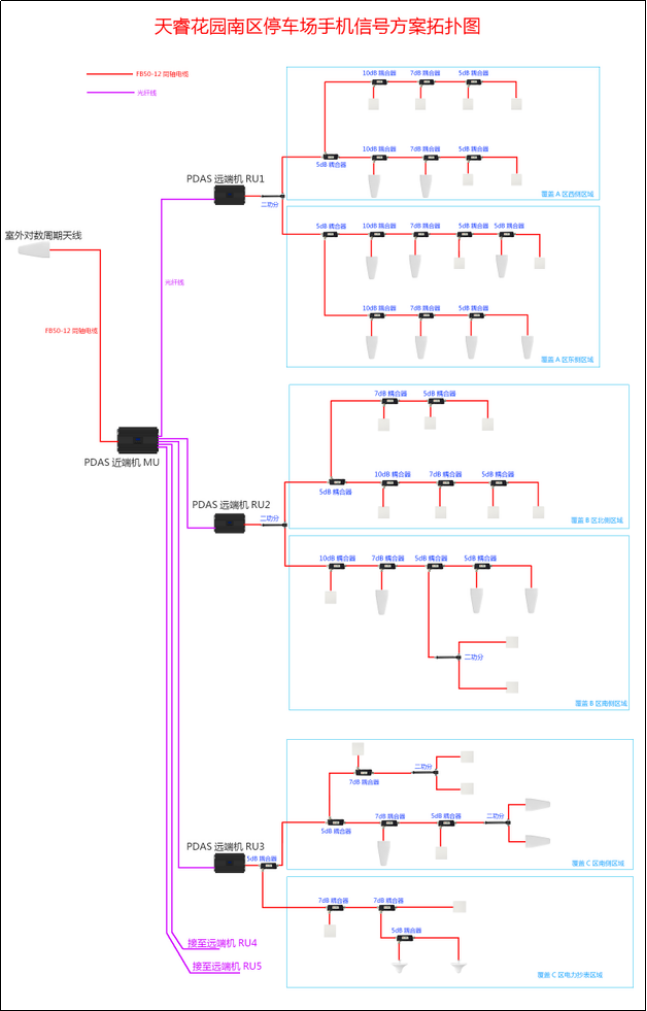

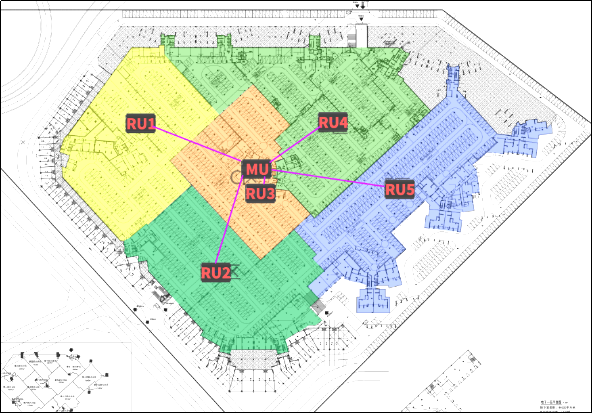

南區系統示意圖

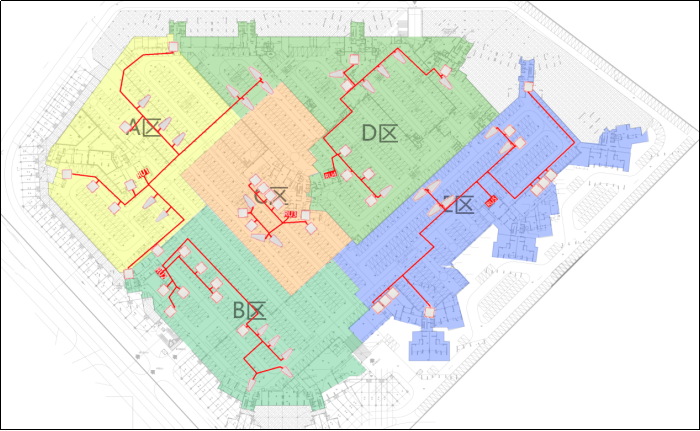

南區施工布線圖

采用該方案，可以采用價格最優的設備，施工最簡單的方案和步驟，以及最短的施工時間周期，贏得了甲方的信賴。將該項目中標給到了我公司實施。

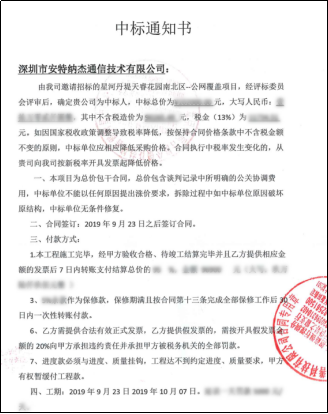

中標通知書

3. 項目施工

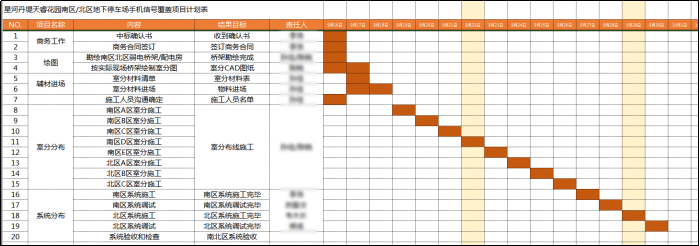

該項目的施工進度分為室分施工、系統施工和設備調試三個步驟。施工計劃如下表進行實施：

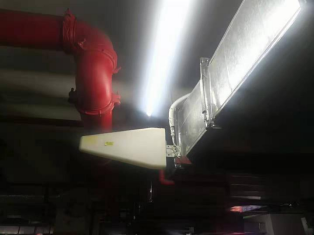

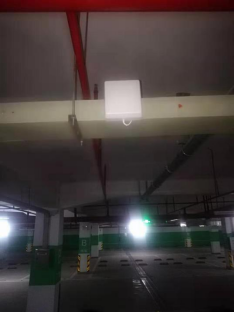

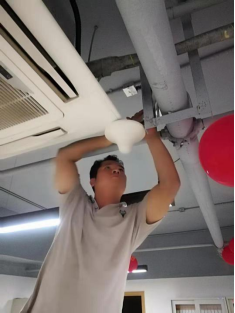

施工工藝完全遵照甲方施工標準實施，全部室分線路均架設在架橋內部。外露電纜均做了套管保護和美化。

原物業自行拉線的臨時自動抄表信號和布線，均被取下，采用UDAS系統室分系統信號替換掉。經過歷時兩周的時間周期，完成了南北兩個停車場，7萬平方米的信號覆蓋項目施工和實施工作。

4. 信號分布結果

設備通電調試后，遠端機RU的工作數據，均基本達到了滿功率輸出的結果目標。

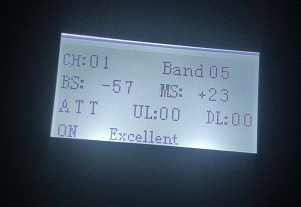

遠端機RU信號工作狀態和屏幕顯示數據
	通道1 BAND5 CDMA800MHz 輸入-57dbm 輸出+23dBm 信號強度優質
	通道2 BAND8 GSM900MHz 輸入-29dbm 輸出+27dBm 信號強度優質
	通道3 BAND3 DCS1800MHz + FDD-LTE1800MHz 輸入-47dbm 輸出+27dBm 信號強度優質
	通道4 BAND1 WCDMA2100MHz 輸入-57dbm 輸出+23dBm 信號強度優質
	通道5 BAND41 TDD-LTE2600MHz 輸入-63dbm 輸出+17dBm 信號強度優質 信號同步

對南北兩個停車場進行信號打點驗證，信號的分布均可達到優質的覆蓋。

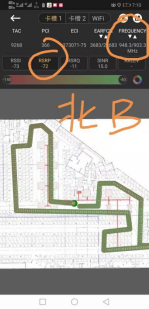

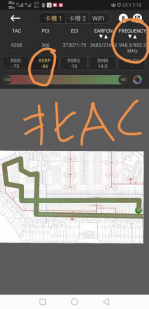

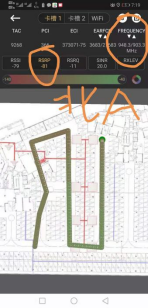

打點圖如下：

         五頻大功率光纖拉遠系統（UDAS）無疑是大面積，遠距離的信號覆蓋最優解決方案，無論是停車場、樓盤、物業、園區等，甚至隧道施工，采用UDAS系統，也可以用最優的價格和最簡單的系統方案，實現三網的通話和上網信號覆蓋需求。

5. 項目總結

靈活的組合近端機與遠端機的數量，準確的進行室分設計和實施，均可滿足需求。

星河丹堤的7萬平米停車場項目方案，為UDAS的產品的一個典型應用，他具備如下特點：

① 三大運營商的通話和4G上網（4G手機信號放大器）需求；

② 覆蓋面積大，采用同軸電纜成高，信號弱，實施難度大；

③ 施工簡單、系統方案簡單、設備造價成本低，人工成本和維護成本低的特點。
