船舶手機信號覆蓋項目案例報告
孫經理：15361695651
工作時間：周一至周日8:30-21:00
深圳市光明新區將石社區權炬高新科技園Ａ棟1201
一．方案設計

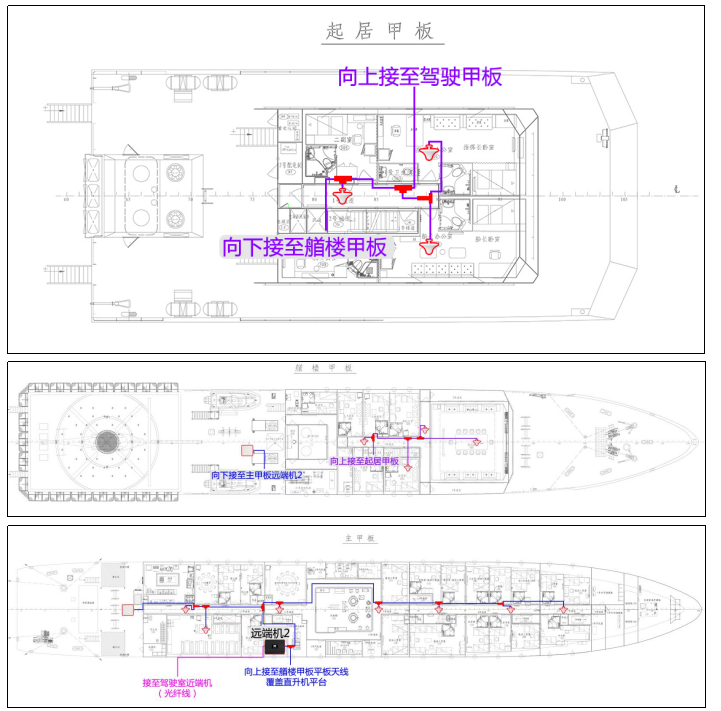

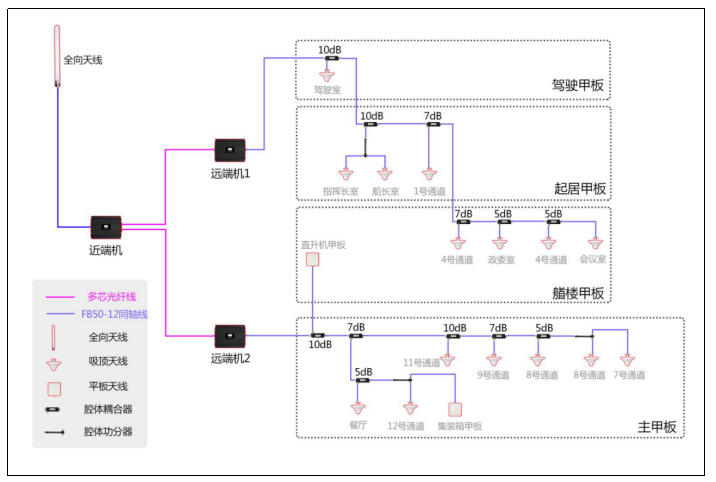

1.2 布線拓撲圖

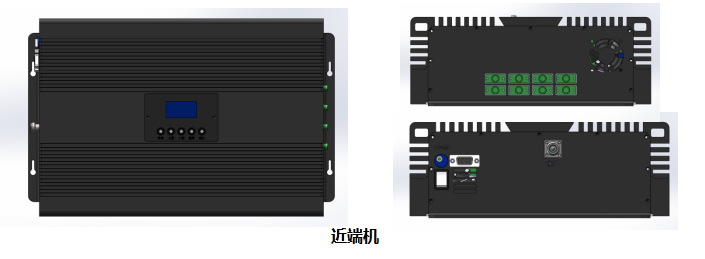

1.13設備簡介
UDAS（Ultra-Band Distributed Antenna System）超寬帶分布式天線系統，也稱為光纖式分布系統。該設備特點是采用光纖線纜連接近端機（MU）和遠端機（RU），
可滿足遠距離信號傳輸，信號在光纖中的傳輸距離為20~120公里（單模傳輸）或者 2~5公里（多模傳輸），確保了覆蓋端設備的信號強度和覆蓋效果。
設備頻段涵蓋了移動、聯通、電信的2、3、4G信號頻段，確保了各種手機的通話和上網功能：
二．布線施工

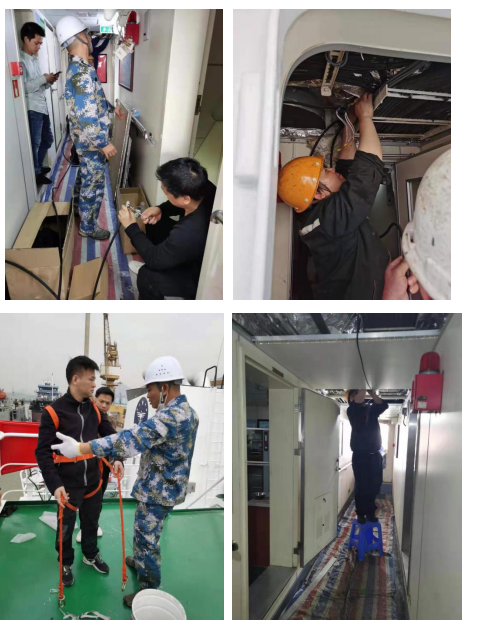

整船的布線施工，得到了海監大隊船長、政委等領導的充分支持和配合，整個施工工作在兩天半的周期，就完成了的布線工作，室分天線安裝，設備調試等全部工程。

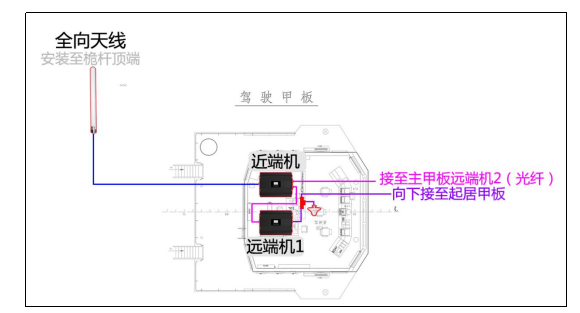

室外的全向天線安裝在了桅桿的最頂端上。走線全部順著船舶走線線路穿線。
吸頂天線全部都要做露出，不能內置于天花板內。因為船舶的隔板中間全部有金屬隔層。
三．項目驗收
設備供電工作后，設備的各個頻段工作數值均工作在滿功率輸出狀態，信號優質。
在船艙內覆蓋區域，可以勘測到移動、聯通、電信在手機上的信號強度，都達到了優質。下面三張圖片是在船長室測試到的三個運營商的4G信號強度，都達到了優質的使用體驗效果。
四．總結
艦船的信號覆蓋項目，需要充分的溝通艦船的覆蓋區域，明確覆蓋位置。并且船艙的信號覆蓋不同于樓宇覆蓋，雖然船艙中的隔板都是薄薄的一層木板，但是木板中的夾層有金屬填充物，對信號的衰減很大。所以在布點和需求效果上，都要充分考慮，確保每個點的輸出信號強度足夠強，而且布點的密集度也要高于樓宇覆蓋項目。
多層船舶的信號覆蓋，需要更多的設備驅動室分天線，光纖一拖多的室分覆蓋方案，是目前針對船舶實施手機信號項目的最優解決方案。
