該小區位于河南省周口市川匯區光明路，是周口市的規劃新區。該位置緊鄰周口市行政中心，周邊設施和運營商基站已經架設完善。

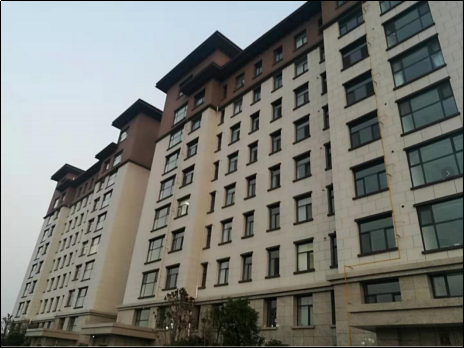

小區均為9層樓的小高層住宅。此次安裝設備用于解決每棟樓電梯手機信號增強器和無服務的情況。

一． 信號勘測

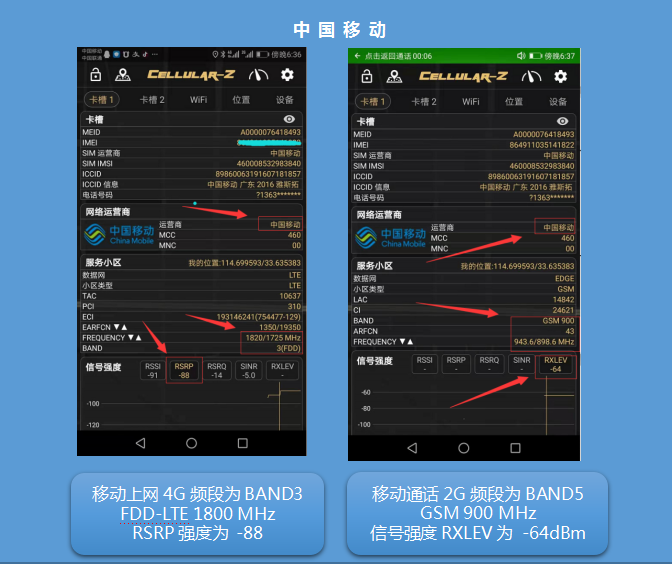

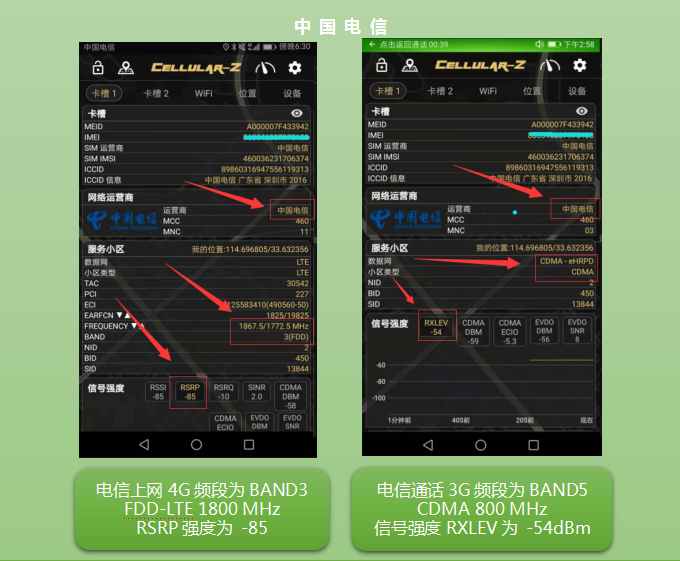

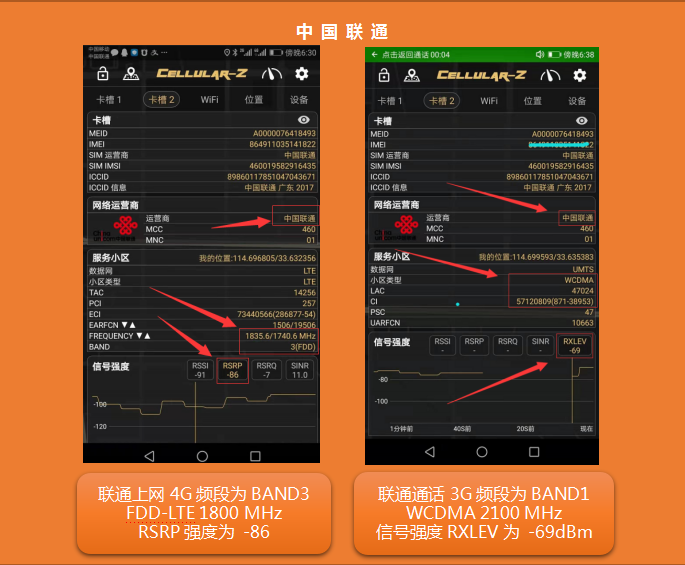

在小區樓頂，可測得三大運營商的頻段信號如下所示：

由以上樓頂運營商的信號信源可以看出，該小區樓頂三大運營商信號信源穩定優質。

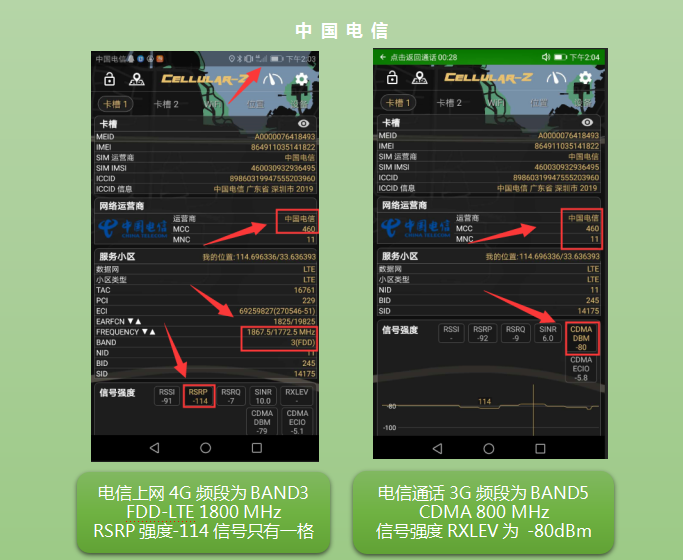

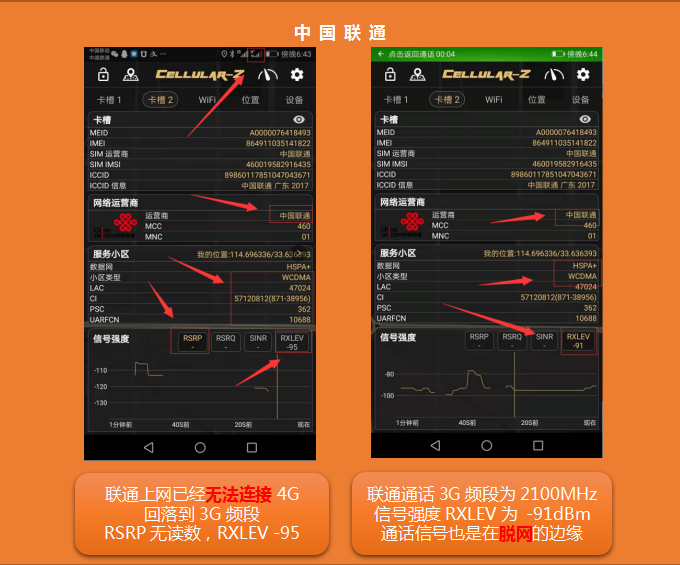

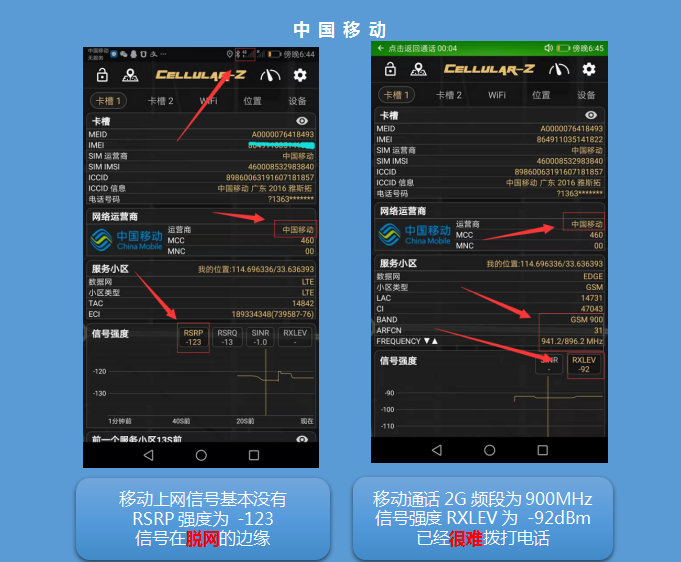

全網通手機信號放大器在沒有安裝設備時，電梯內可測試到信號如下所示：

    根據以上勘測的數據可以看出，在電梯內，全網通手機信號放大器的通話和上網信號已經脫網或者在脫網的邊緣。僅有電信的800M通話頻段，可以勉強通話，但是通話質量也時斷時續。

    通過增加電梯手機信號覆蓋設備，可對該情況做到改善。

二． 電梯方案

    電梯內的通話信號為剛需，在電梯故障時，可給用戶提供撥打求救電話是一個必備的服務。電梯內的上網信號覆蓋也是必備信號覆蓋，因為無論哪個運營商的用戶，目前采用VOLTE方式通話的手機和用戶占比已經非常大。無論用戶是否明確知道VOLTE通話的開通和設置，但是根據市場的應用數據反饋，采用4G通話的用戶占比也接近半數以上了。

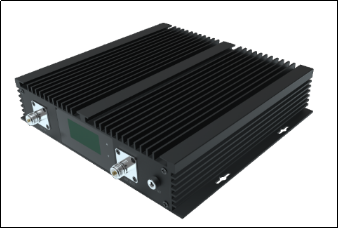

設備介紹：近端機ATNJ-CGDW-65-17-MU

遠端機ATNJ-CGDW-55-2-RU

中國移動通話+上網：GSM900M + FDD-LTE1800M

中國聯通通話+上網：WCDMA2100M + FDD-LTE1800M

中國電信通話+上網：CDMA800M + FDD-LTE1800M

三． 施工布線

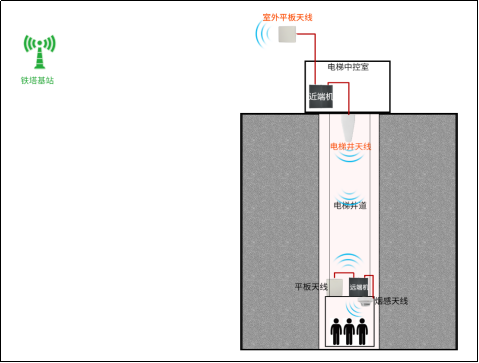

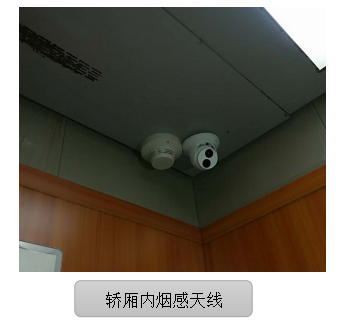

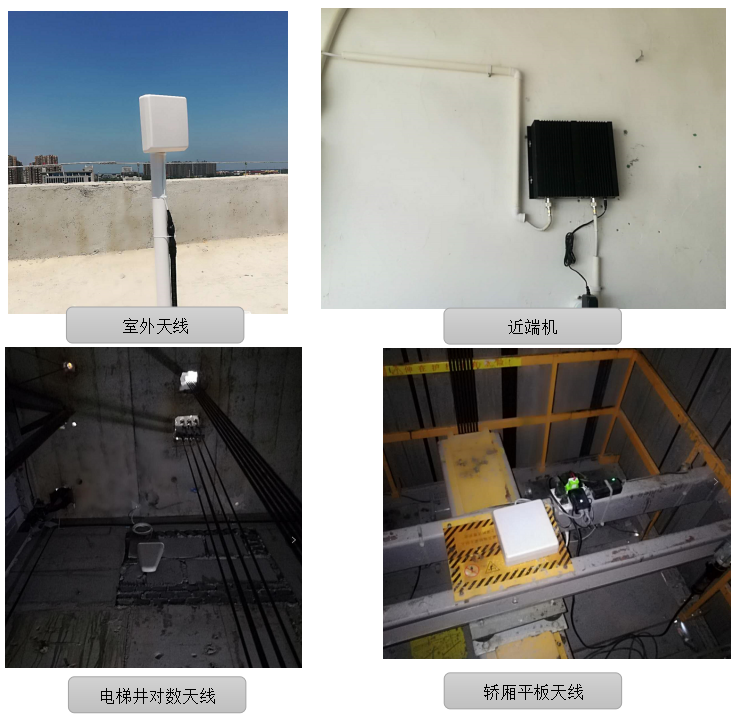

 該方案施工僅需要在電梯間安裝近端機設備，引入施主天線（室外平板天線）和引出重發天線（電梯井對數天線）；和在轎廂上安裝一套無線收發的遠端機設備，引入施主天線（室外平板天線）和引出重發天線（轎廂內煙感天線）。近端機和遠端機采用無線收發方式，施工方案簡便，施工材料簡化，并且可以良好的應對低樓層電梯和高層電梯的各種電梯應用場景，成本造價和施工造價都優質高效。

四． 效果測試

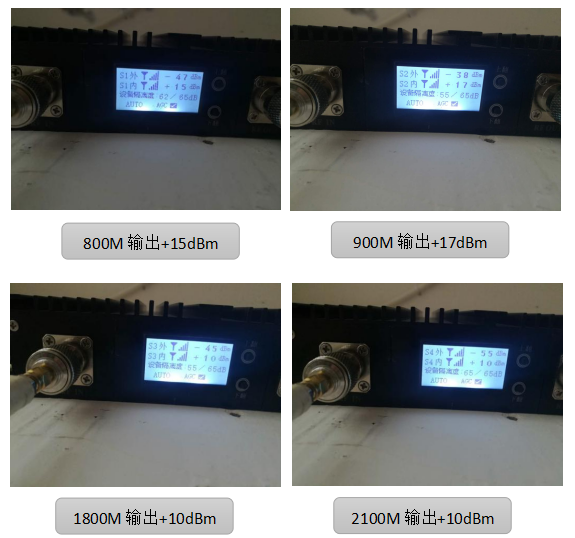

設備通電后，四個頻段輸出均在+10dBm以上，信號強度優質。

在電梯中，從1-9層，均可以測到三個運營商的手機信號值優質。無論是通話還是4G上網，都可以滿足使用需求。具體數字請參看下表所示：

總結：

作為電梯中的應用場景，電梯手機信號增強器的剛需需求。無論是在日常生活的使用，還是在電梯故障后的求救使用，通話和上網信號都是不可或缺的服務。而基站的信號穿透電梯井后，再穿透電梯轎廂鐵外殼的衰減，是無法達到使用效果。基本上都是處于微弱信號甚至脫網狀態。

而在傳統的電梯信號覆蓋方案中，均為運營商在整個電梯井道中部署室分饋線，平均每2-3層樓，在井道中采用平板天線發射信號進行覆蓋。這樣的方式即需要三個運營商分別施工，而且施工效率和成本也非常的高。

采用我公司的全網通手機信號放大器解決方案，即可以同時解決三大運營商的通話+上網的信號覆蓋問題，同時采用的無線接力的方法將信號傳輸入轎廂設備內，可以面對低樓層和高樓層的各種電梯應用場景，施工成本低廉，施工工期短等優點不言而喻。
